IGBT充電模塊的設計，充分利用IGBT器件的固有優勢，既照顧實際也著眼將來，符合國內的實際技術水平情況，兼顧國際上技術發展路線。
以簡潔的電路拓?fù)錇橐劳校岣哐b置的可靠性、安全性，降低制造成本和運行成本，大幅度提升設備的使用壽命。在全功率范圍內，將功率因數和諧波因數控制在標準要求的范圍內。
實現能量雙向流動，可擴展為光儲充一體設備，拓展更廣的能源來源和更寬應用途徑。
一、產品特點
1、結構簡潔，采用IGBT大功率器件為基礎的AFE功率電路拓?fù)洌划a(chǎn)品模塊化設計，安裝調試方便、運行維護簡單。
2、核心模塊設計壽命超過10年，可靠性高；
3、功率因數高達0.99以上，網測諧波3%以下 ；
4、效率高：整體最大轉換效率≥95%；
5、如有需要可實現兩組150KW柜內調度，單槍可輸出300KW；具備雙槍并充功能，應用場景更廣；
6、全封閉免維護式設計，防塵、防潮濕、防鹽堿等，特別適合高粉塵、高 污染的場所，如礦區、施工現場；
7、全封閉式自冷設計，外置散熱單元可高壓沖洗泥沙灰塵；
8、高海拔高度影響小，可在5000米海拔下滿功率運行；
9、移動式設計，四支撐腳高低可調、防撞標色、吊裝伸縮軸，方便施工現場安裝、布置。
二、產品技術支撐
◆ IGBT-150KW AFE模塊單元，雙向可逆，并網離網功能。
1）IGBT充電模塊（采用IGBT器件為基礎功率變換單元），額定輸出功率為2*150KW，輸出電壓范圍480-750伏。
2）其他性能及安全防護等設計規范均參考符合相關國家標準

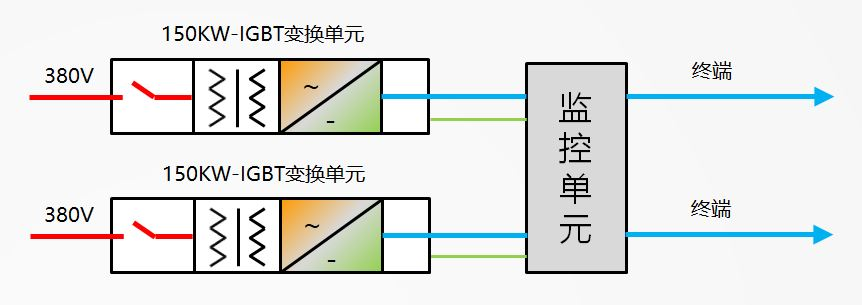

充電機拓?fù)浼軜?gòu)圖如下：
充電機拓?fù)浼軜?gòu)圖
采取AFE電路拓?fù)��？梢詫?shí)現以下功能特點：
1、在全功率范圍內，將功率因數和諧波因數控制在標準要求的范圍以?xún)?nèi)；
2、實現能量雙向流動，可擴展為光儲充一體設備，拓展更廣的能源來源和更寬的應用途徑；
3、線路簡潔，只經過一次電力電子功率變換；
4、拓?fù)鋭?chuàng)新，采用高壓隔離 IGBT大功率器件為基礎的AFE功率電路拓?fù)�，�?jiǎn)單、可靠；
5、可靠性保障，核心模塊設計壽命超過10年 ；
6、模塊化設計，安裝調試方便、運行維護簡單。
|
|

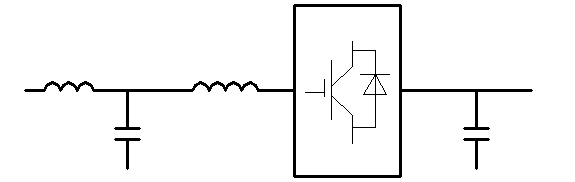

充電模塊的主電路拓?fù)鋱D如下：
圖2 充電模塊拓?fù)鋱D

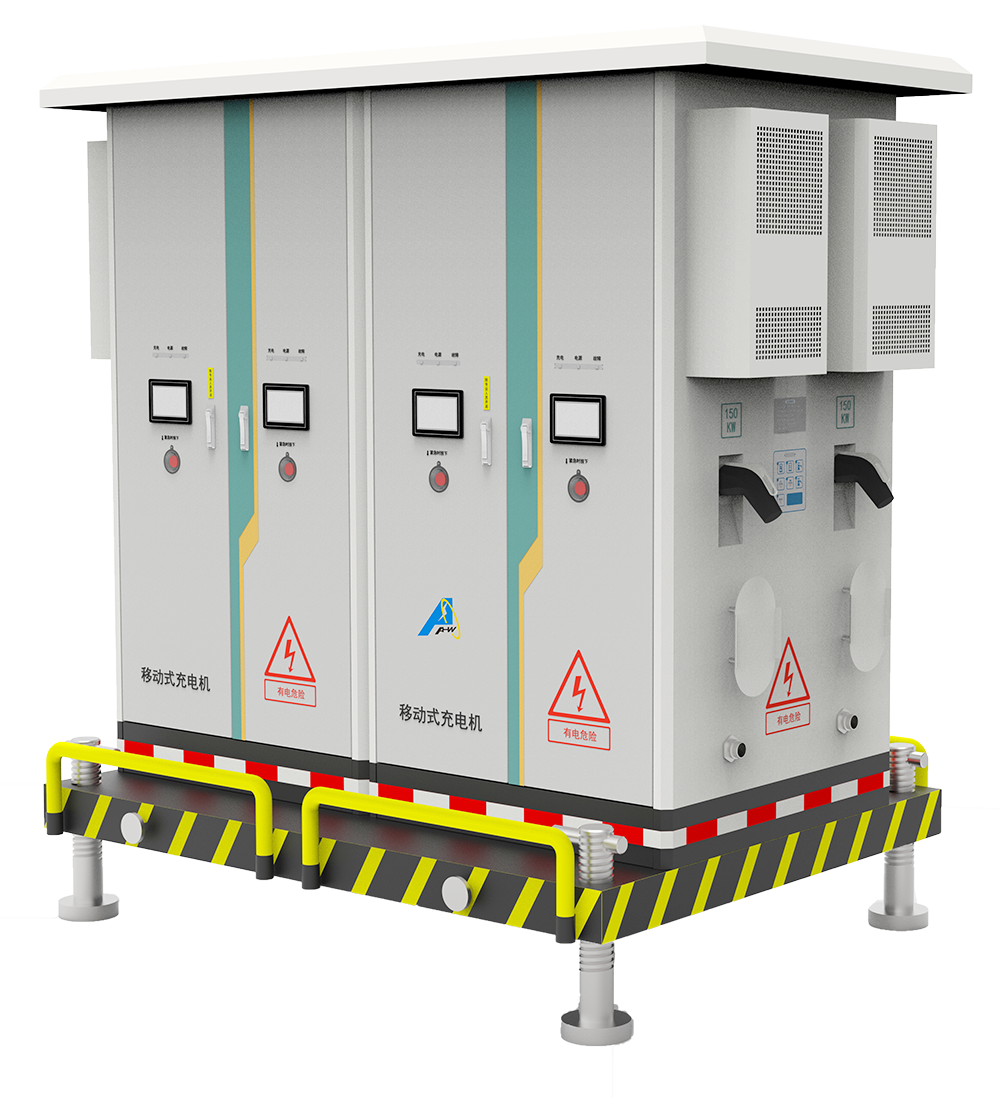

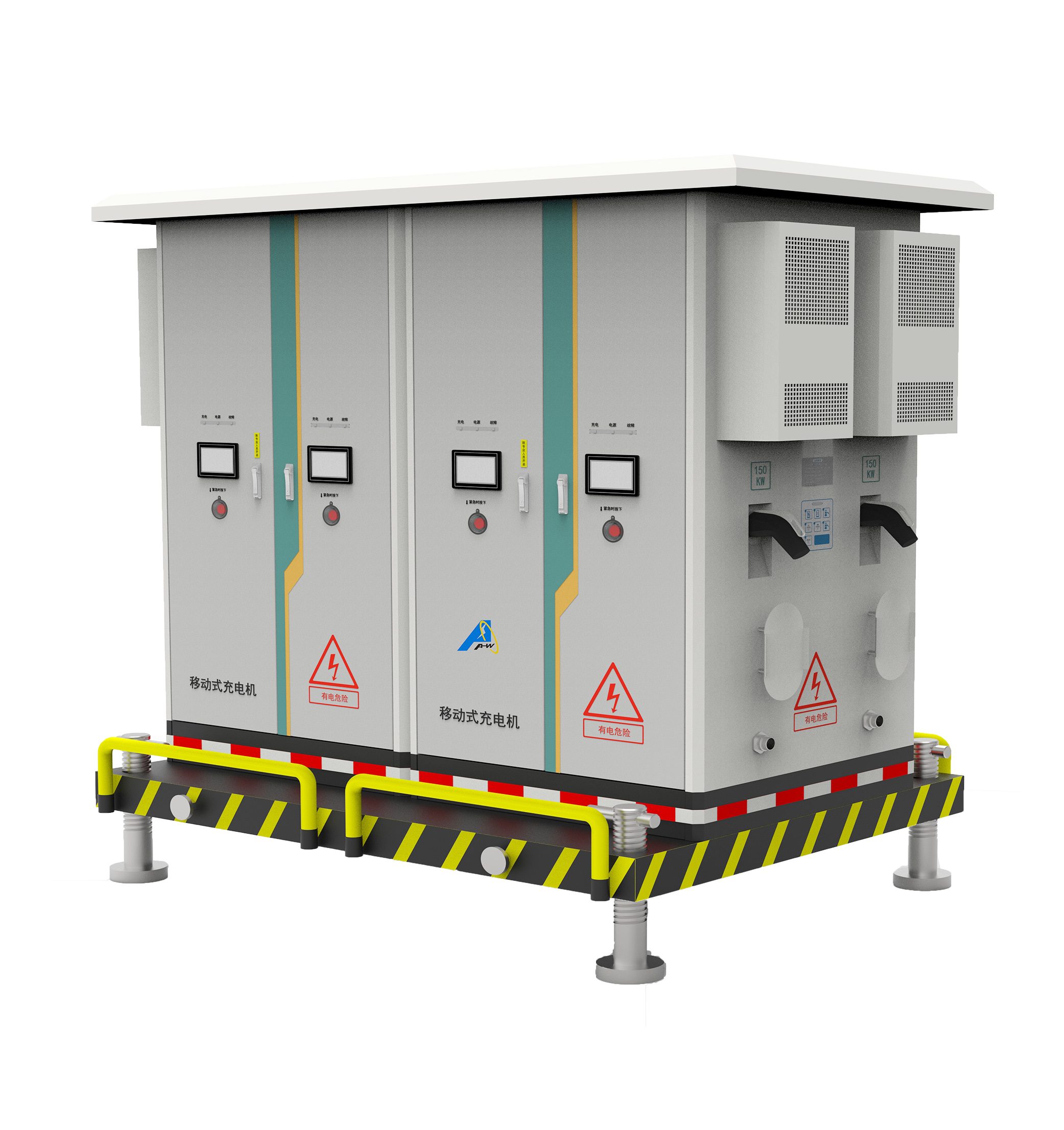

五、產品示意圖
產品尺寸：長寬高（含平臺高度）2.4*1.8*2.5米。
產品重量：含平臺約4噸。
六、技術參數
（電動混泥土攪拌車）
（電動大型載貨車）
（電動牽引、環衛、渣土車）
